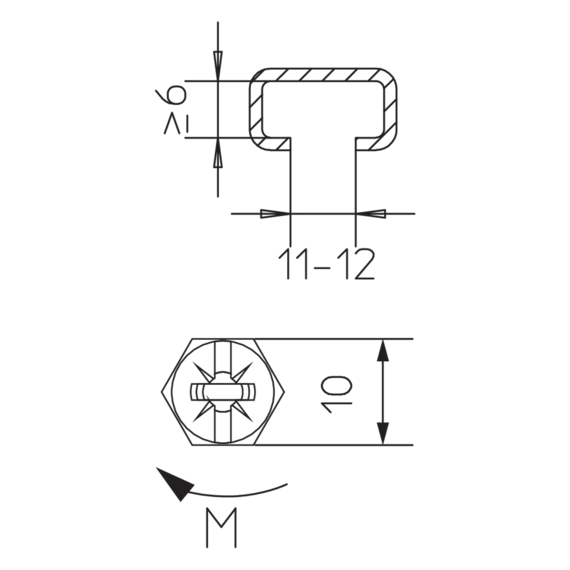

Die B-IW-Kabelschelle mit vollflächiger Druckwanne kann Kabel mit einem Durchmesser bis max. 70 mm führen. Sie eignet sich zur Befestigung an C-Profilschienen mit einer Schlitzweite von 11-12 mm. Auf Wunsch kann für eine verbesserte Kabelauflage die Gegenwanne GW montiert werden.
Der Artikel ist auch mit Kontermuttern erhältlich. Dadurch wird ein unbeabsichtigtes Lösen der Klemmung verhindert. Kontermuttern sind bei Bestellung gesondert anzugeben.
Die Kabelschelle B-IW besteht aus verzinktem Stahl. Artikel mit dem Durchmesser 12 bis 52 mm sind auch in Aluminium oder Edelstahl mit der Werkstoff-Nr. 1.4301 (V2A) und 1.4571/1.4404 (V4A) erhältlich.
galvanized, according to ISO 19598 / ISO 2081
| Hmaxmax. hoogte | diameter | M tortiemoment | kabelaantal max. aantal installeerbare kabels | gewicht | ||
|---|---|---|---|---|---|---|
| 12 B-IW | 42,5 mm | 8 - 12 mm | 2 Nm | 1 | 0,024 kg | |
| 16 B-IW | 47,5 mm | 12 - 16 mm | 2 Nm | 1 | 0,028 kg | |
| 20 B-IW | 51,5 mm | 16 - 20 mm | 2 Nm | 1 | 0,033 kg | |
| 24 B-IW | 55,7 mm | 20 - 24 mm | 2 Nm | 1 | 0,036 kg | |
| 28 B-IW | 59,7 mm | 24 - 28 mm | 2 Nm | 1 | 0,041 kg | |
| 32 B-IW | 65 mm | 28 - 32 mm | 2 Nm | 1 | 0,051 kg | |
| 36 B-IW | 69 mm | 32 - 36 mm | 2 Nm | 1 | 0,056 kg | |
| 40 B-IW | 73 mm | 36 - 40 mm | 2 Nm | 1 | 0,061 kg | |
| 44 B-IW | 83 mm | 40 - 44 mm | 4 Nm | 1 | 0,072 kg | |
| 48 B-IW | 87 mm | 44 - 48 mm | 4 Nm | 1 | 0,084 kg | |
| 52 B-IW | 92,5 mm | 48 - 52 mm | 4 Nm | 1 | 0,094 kg | |
| 56 B-IW | 96,5 mm | 52 - 56 mm | 4 Nm | 1 | 0,101 kg | |
| 60 B-IW | 100,5 mm | 56 - 60 mm | 4 Nm | 1 | 0,135 kg | |
| 64 B-IW | 104,5 mm | 60 - 64 mm | 4 Nm | 1 | 0,144 kg | |
| 70 B-IW | 111,5 mm | 64 - 70 mm | 4 Nm | 1 | 0,153 kg |
