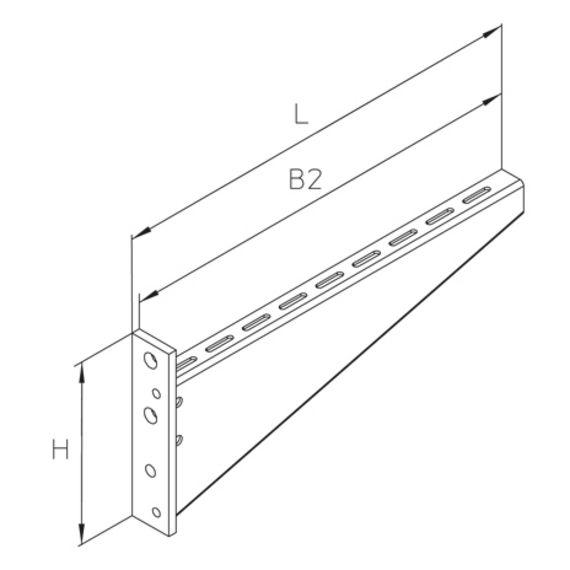

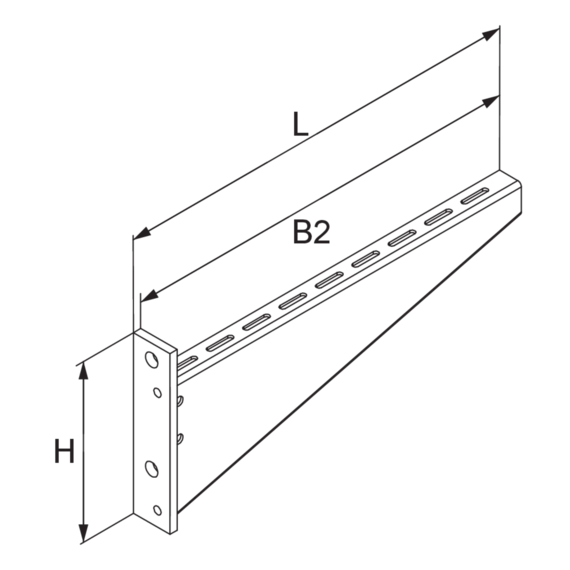

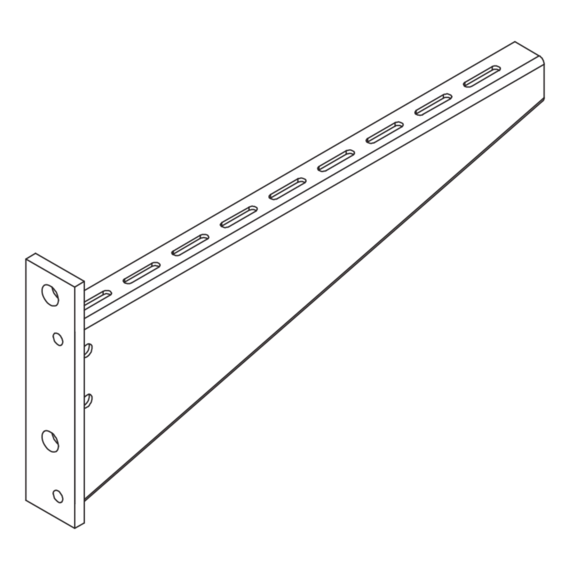

KWS wandconsole, zware uitvoering

Muurbeugel als gelaste versie, zwaar. Gecertificeerd volgens DIN EN 61537. Voor montage aan muren of plafondbeugels.

F_D/P: Factor ter berekening van ankerplugbelasting F_D met werkelijke consolelast P of som werkelijke consolelast. De belastingsinformatie is alleen van toepassing als deze voldoende is verankerd aan de krachtabsorberende ondergrond of als deze correct is geïnstalleerd op hangende steunen.

Technische gegevens

Thermisch verzinkt volgens BS 729 (DIN EN ISO 1461)

	hoogte	breedte	breedte	lengte	P_maxmax. belasting	F_D/P anker- / consolelast	gewicht
KWS 030F	215 mm	300 mm	380 mm	390 mm	6,7 kN	1,49	2,232 kg
KWS 040F	215 mm	400 mm	480 mm	490 mm	6,5 kN	1,69	2,607 kg
KWS 050F	215 mm	500 mm	580 mm	592 mm	6,3 kN	1,91	3,142 kg
KWS 060F	215 mm	600 mm	680 mm	692 mm	6,1 kN	2,13	3,505 kg
KWS 070F	215 mm	700 mm	780 mm	792 mm	5,2 kN	2,60	3,869 kg
KWS 080F	215 mm	800 mm	880 mm	892 mm	4,4 kN	3,07	4,233 kg
KWS 090F	215 mm	900 mm	980 mm	992 mm	3,6 kN	3,56	4,597 kg
KWS 100F	215 mm	1000 mm	1080 mm	1092 mm	2,8 kN	4,06	4,961 kg

Roestvrij staal, volgens ASTM 304 / BS 304 S 3

	hoogte	breedte	breedte	lengte	P_maxmax. belasting	F_D/P anker- / consolelast	gewicht
KWS 030E	215 mm	300 mm	380 mm	390 mm	6,7 kN	1,49	2,123 kg
KWS 040E	215 mm	400 mm	480 mm	490 mm	6,5 kN	1,69	2,463 kg
KWS 050E	215 mm	500 mm	580 mm	590 mm	6,3 kN	1,91	2,813 kg
KWS 060E	215 mm	600 mm	680 mm	690 mm	6,1 kN	2,13	3,153 kg
KWS 070E	215 mm	700 mm	780 mm	790 mm	5,2 kN	2,60	3,503 kg
KWS 080E	215 mm	800 mm	880 mm	890 mm	4,4 kN	3,07	3,843 kg
KWS 090E	215 mm	900 mm	980 mm	990 mm	3,6 kN	3,56	4,193 kg
KWS 100E	215 mm	1000 mm	1080 mm	1090 mm	2,8 kN	4,06	4,533 kg

Roestvrij staal volgens ASTM 31 Ti / AISI 316 L, BS 320S17 / BS 316S11

	hoogte	breedte	breedte	lengte	P_maxmax. belasting	F_D/P anker- / consolelast	gewicht
KWS 030E4	215 mm	300 mm	380 mm	390 mm	6,7 kN	1,49	2,143 kg
KWS 040E4	215 mm	400 mm	480 mm	490 mm	6,5 kN	1,69	2,493 kg
KWS 050E4	215 mm	500 mm	580 mm	590 mm	6,3 kN	1,91	2,833 kg
KWS 060E4	215 mm	600 mm	680 mm	690 mm	6,1 kN	2,13	3,183 kg
KWS 070E4	215 mm	700 mm	780 mm	790 mm	5,2 kN	2,60	3,533 kg
KWS 080E4	215 mm	800 mm	880 mm	890 mm	4,4 kN	3,07	3,883 kg
KWS 090E4	215 mm	900 mm	980 mm	990 mm	3,6 kN	3,56	4,233 kg
KWS 100E4	215 mm	1000 mm	1080 mm	1090 mm	2,8 kN	4,06	4,583 kg

Thermisch verzinkt volgens BS 729 (DIN EN ISO 1461)

	hoogte	breedte	breedte	lengte	P_maxmax. belasting	F_D/P anker- / consolelast	gewicht
KWS 030-HDG	215 mm	300 mm	380 mm	390 mm	6,7 kN	1,49	2,40 kg
KWS 040-HDG	215 mm	400 mm	480 mm	490 mm	6,5 kN	1,69	2,78 kg
KWS 050-HDG	215 mm	500 mm	580 mm	592 mm	6,3 kN	1,91	2,91 kg
KWS 060-HDG	215 mm	600 mm	680 mm	692 mm	6,1 kN	2,13	3,22 kg
KWS 070-HDG	215 mm	700 mm	780 mm	792 mm	5,2 kN	2,60	3,54 kg
KWS 080-HDG	215 mm	800 mm	880 mm	892 mm	4,4 kN	3,07	3,85 kg
KWS 090-HDG	215 mm	900 mm	980 mm	992 mm	3,6 kN	3,56	4,17 kg
KWS 100-HDG	215 mm	1000 mm	1080 mm	1092 mm	2,8 kN	4,06	4,48 kg

Roestvrij staal, volgens ASTM 304 / BS 304 S 3

	hoogte	breedte	breedte	lengte	P_maxmax. belasting	F_D/P anker- / consolelast	gewicht
IK 5X10	10 mm	8,3 mm	5 mm	4 mm	0,5 kg/100
KWS 030-304	215 mm	300 mm	380 mm	390 mm	6,7 kN	1,49	2,26 kg
KWS 040-304	215 mm	400 mm	480 mm	490 mm	6,5 kN	1,69	2,61 kg
KWS 050-304	215 mm	500 mm	580 mm	590 mm	6,3 kN	1,91	2,95 kg
KWS 060-304	215 mm	600 mm	680 mm	690 mm	6,1 kN	2,13	3,29 kg
KWS 070-304	215 mm	700 mm	780 mm	790 mm	5,2 kN	2,60	3,64 kg
KWS 080-304	215 mm	800 mm	880 mm	890 mm	4,4 kN	3,07	3,97 kg
KWS 090-304	215 mm	900 mm	980 mm	990 mm	3,6 kN	3,56	4,32 kg
KWS 100-304	215 mm	1000 mm	1080 mm	1090 mm	2,8 kN	4,06	4,67 kg

Details / Toepassing

Accessoires

SD

inslaganker t.b.v. beton

KDU 57

Consolehouder, 57 x 30 mm

KLU

bevestigingsset
